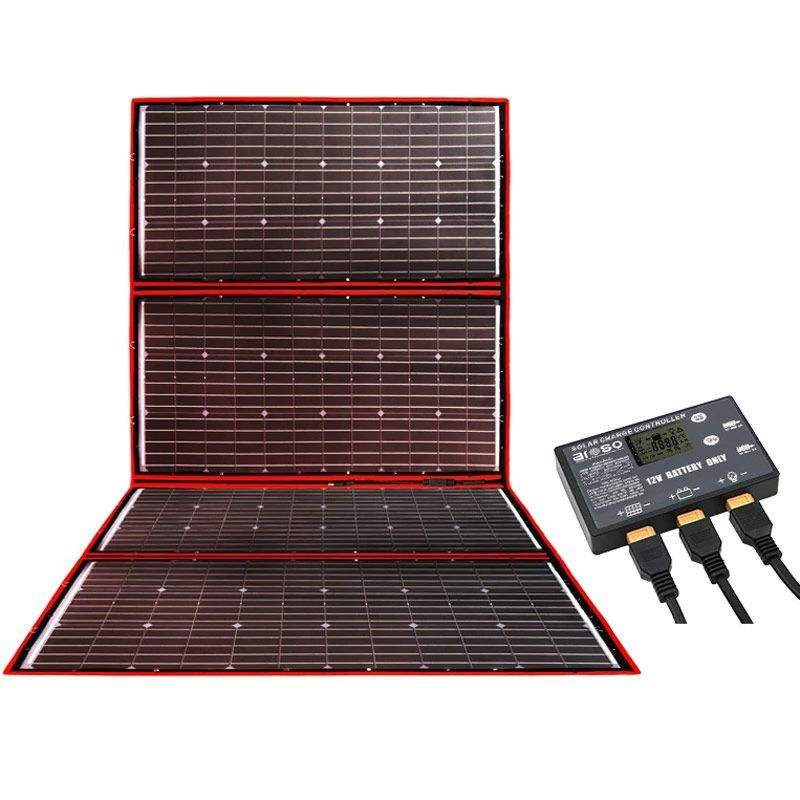

Solární panely rozkládací přenosné s PWM regulátory 960W 12V/24V 3ks 194x95cm - do auta / na kempování

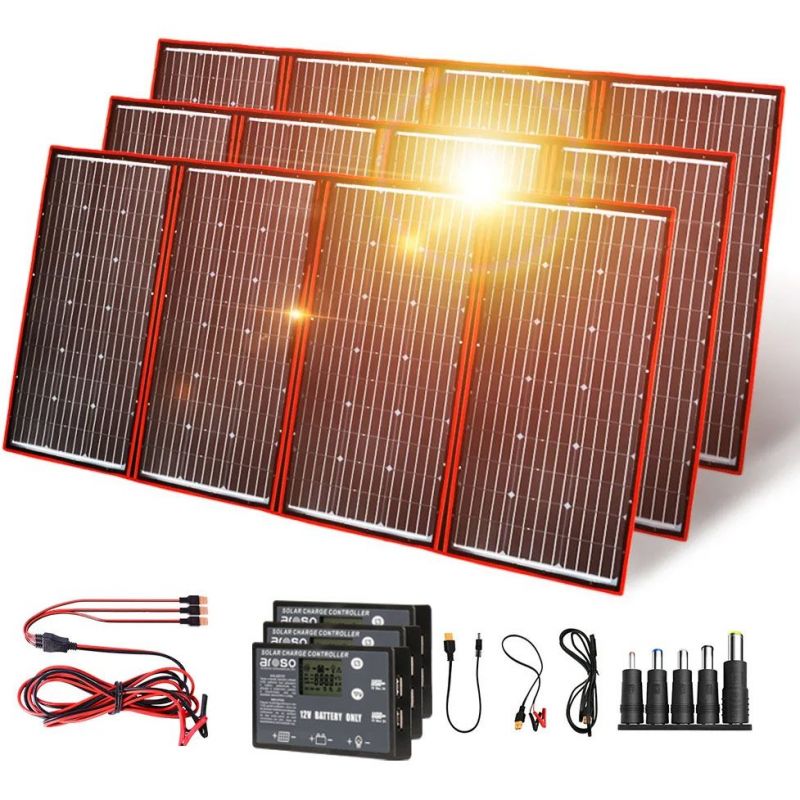

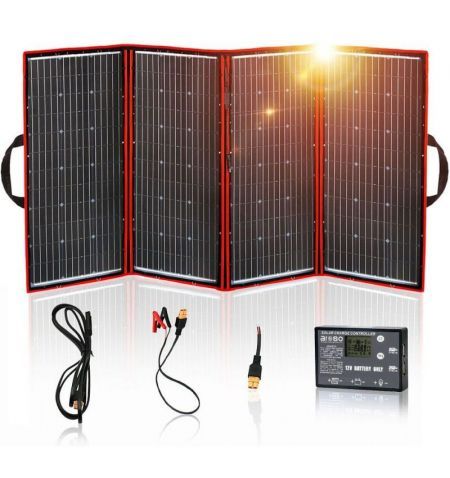

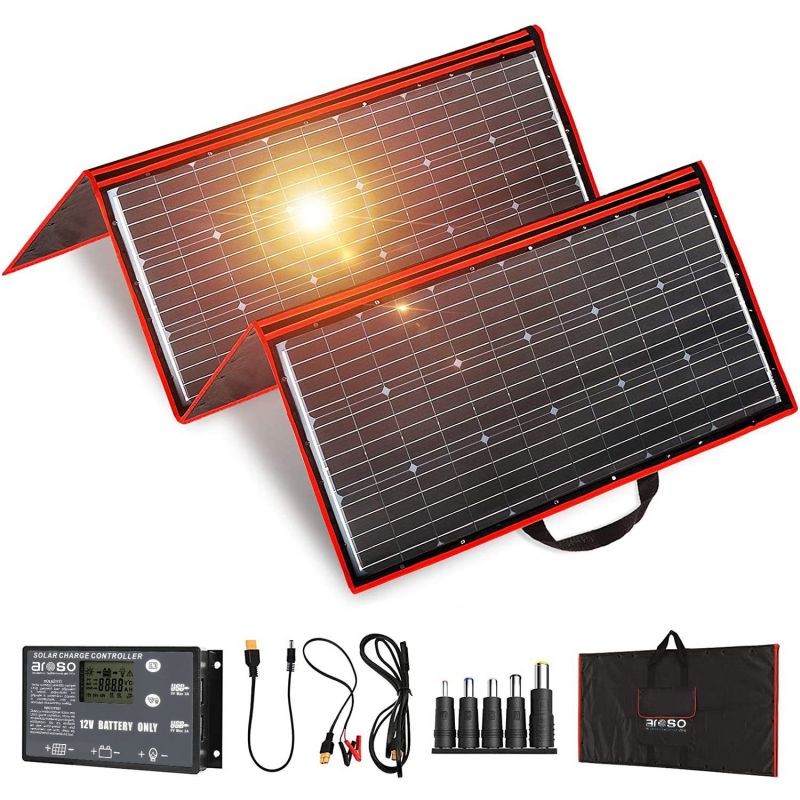

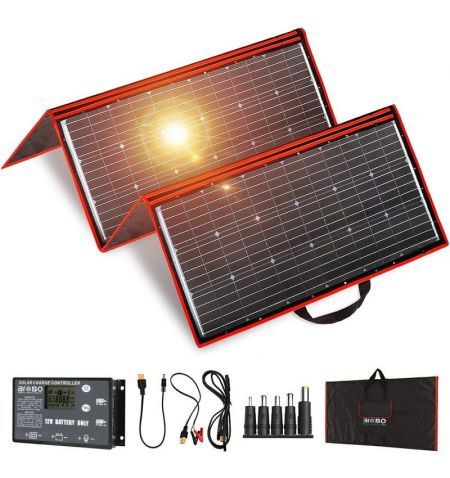

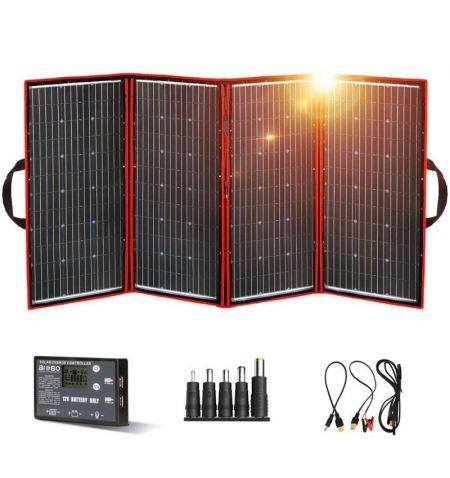

sestava 3ks solárních panelů / 3ks PWM regulátorů / propojovacích kabelů, špičkový výkon 960W, použití mimo vozidlo nebo uvnitř vozidla za čelním sklem, možnost snadného přenášení, 6x výstup USB 2.1A, vysoce efektivní inteligentní řízení pomocí 3ks PWM regulátorů, automatické přepínání napětí 12/24V DC

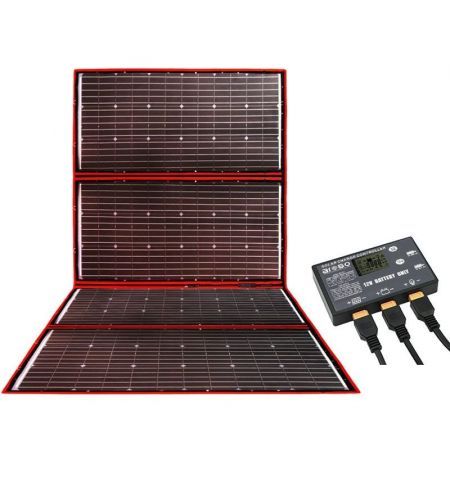

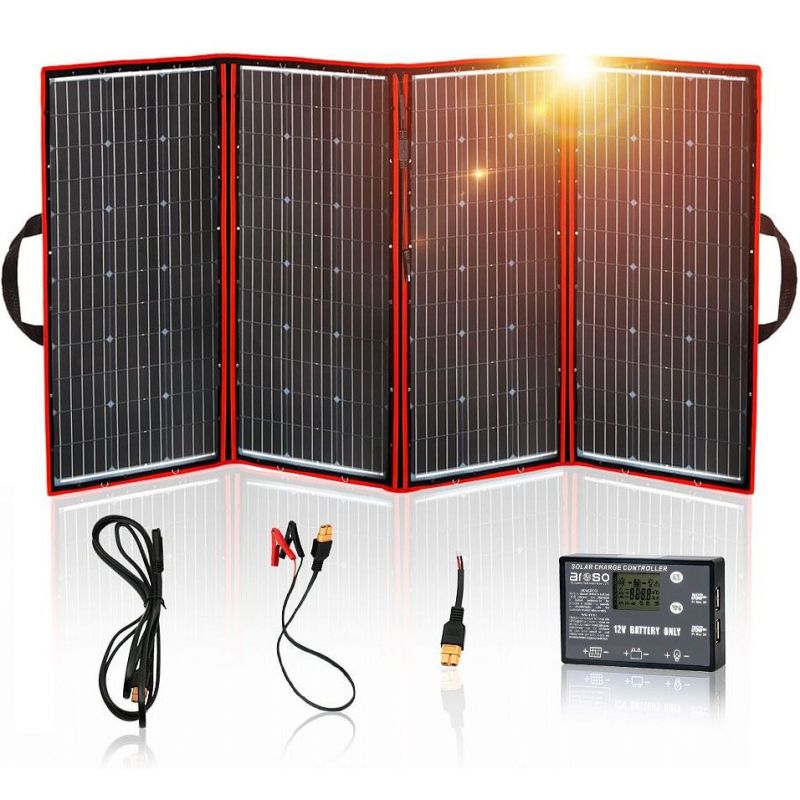

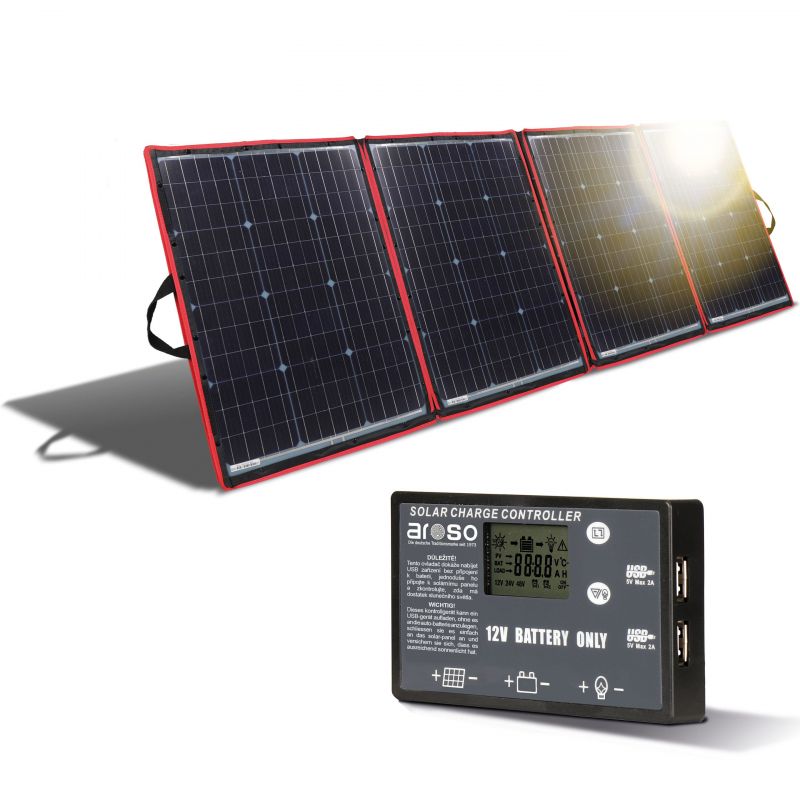

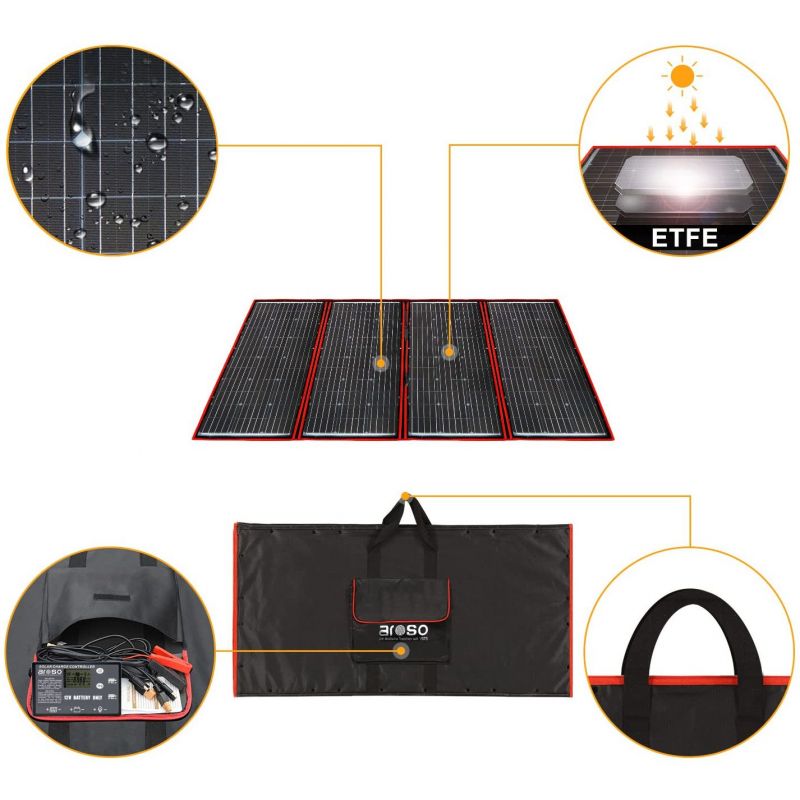

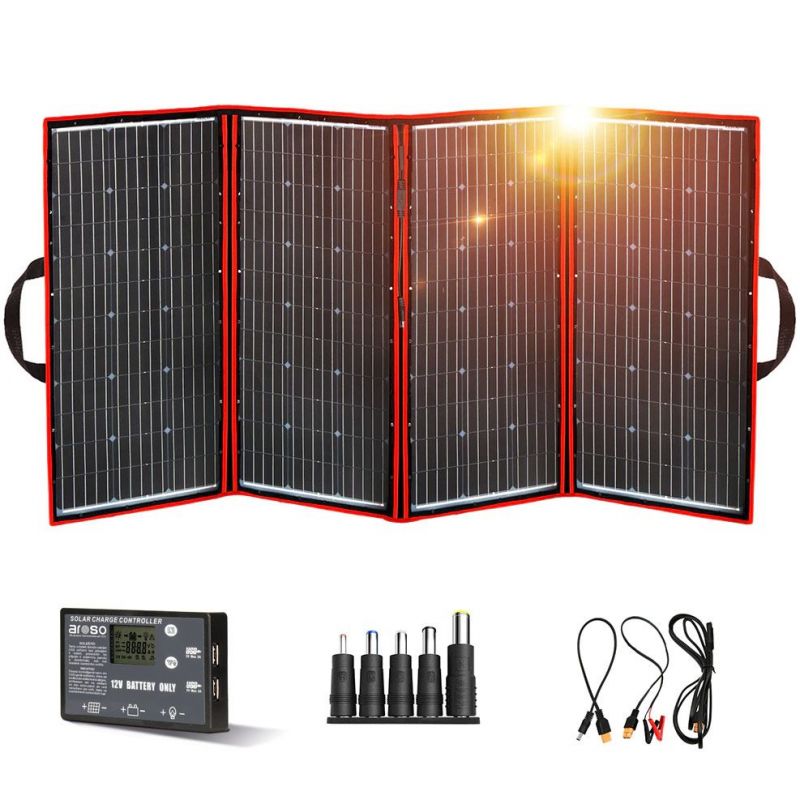

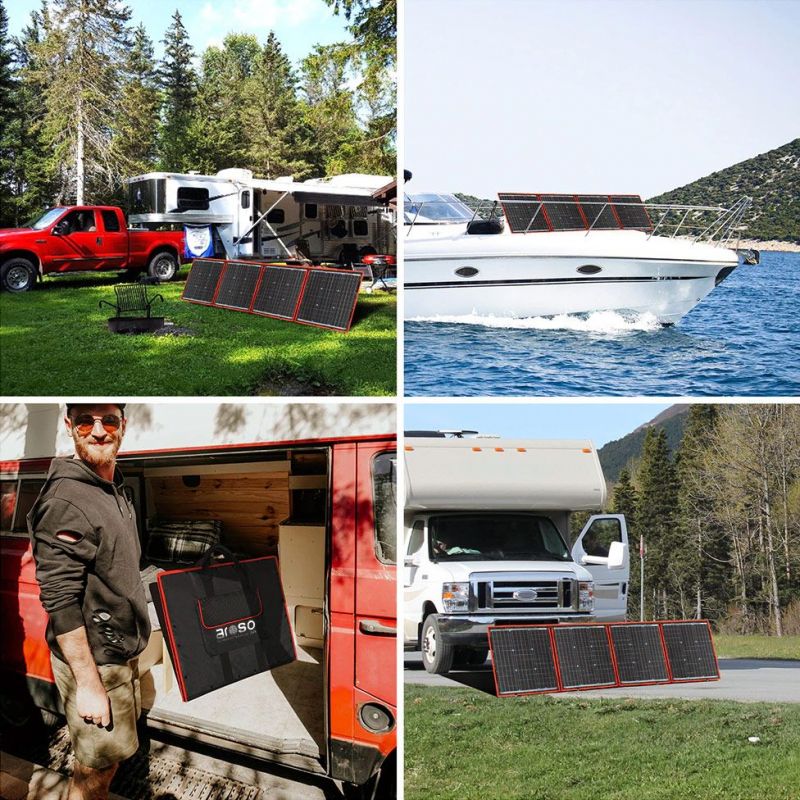

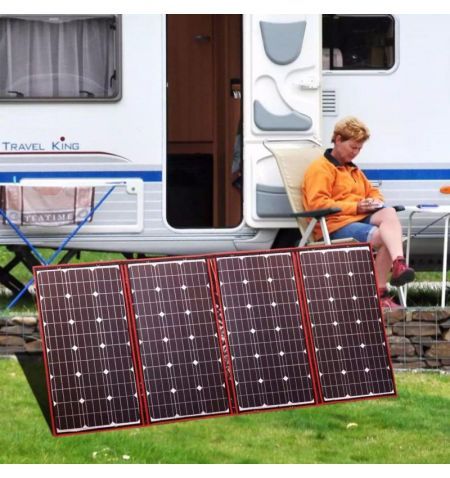

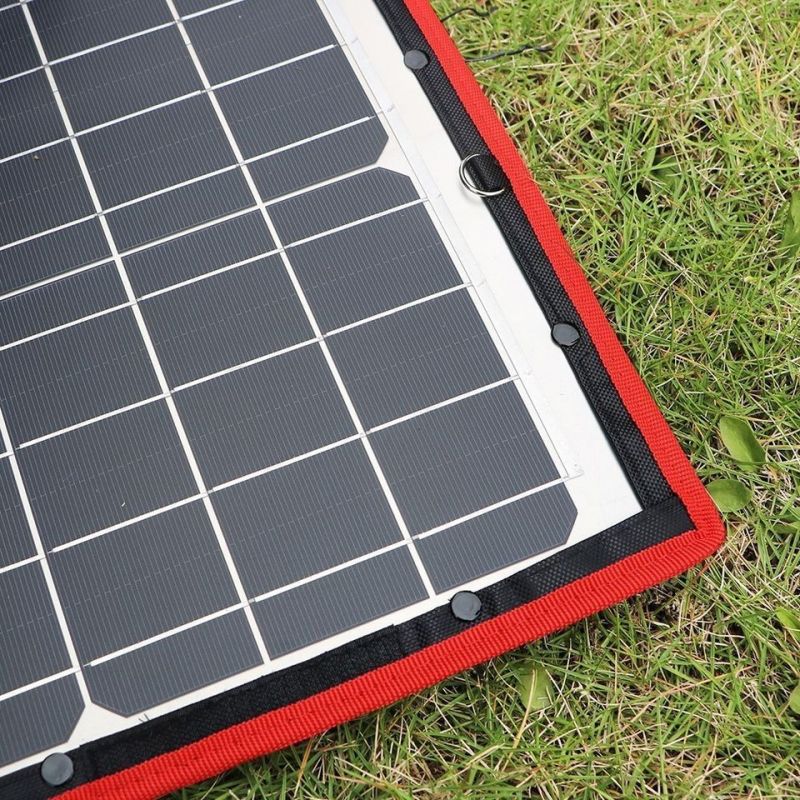

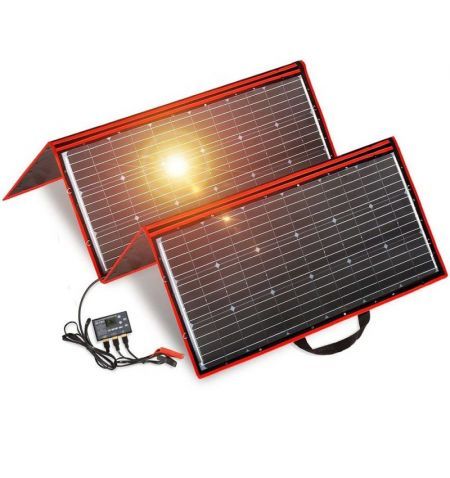

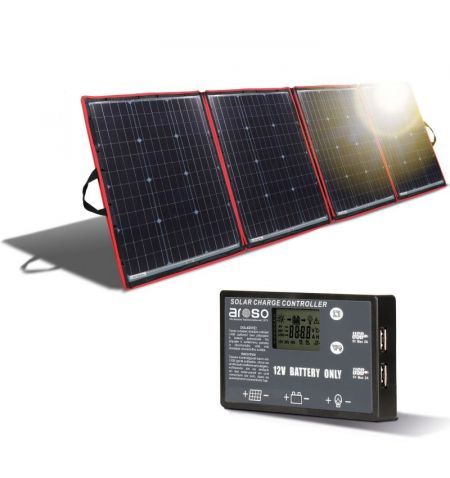

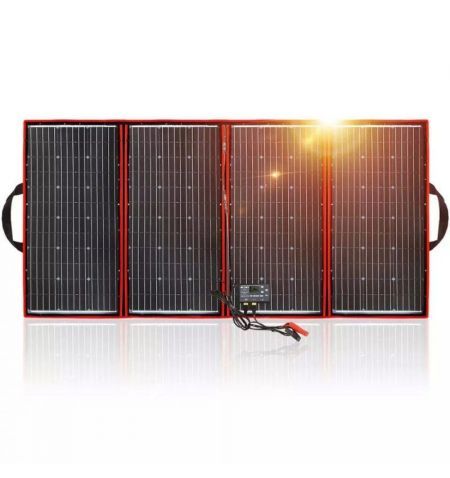

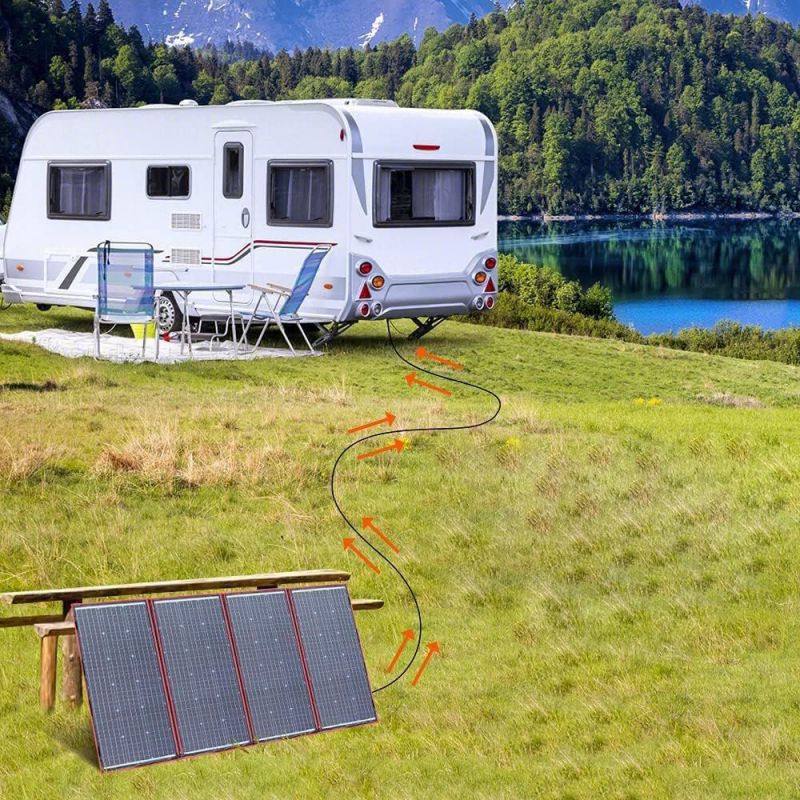

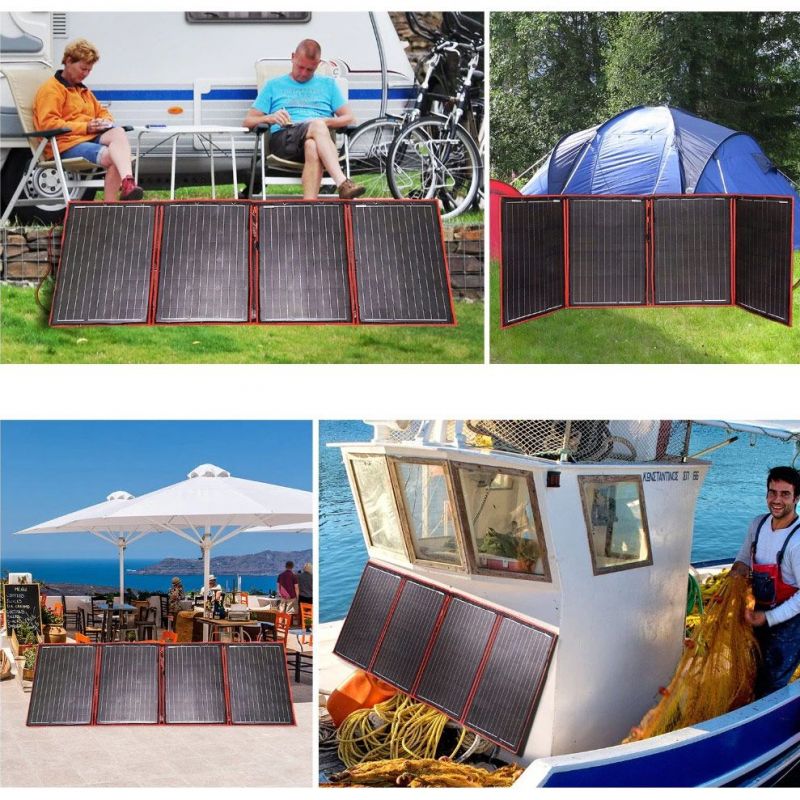

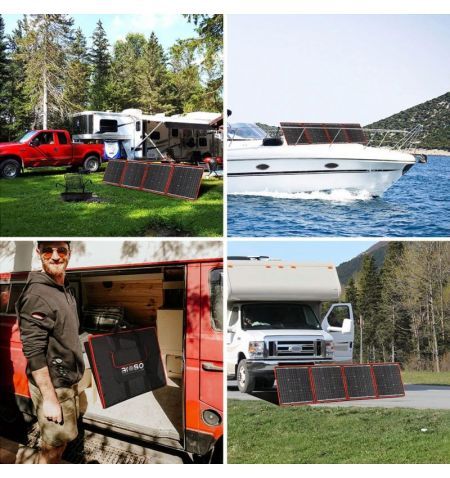

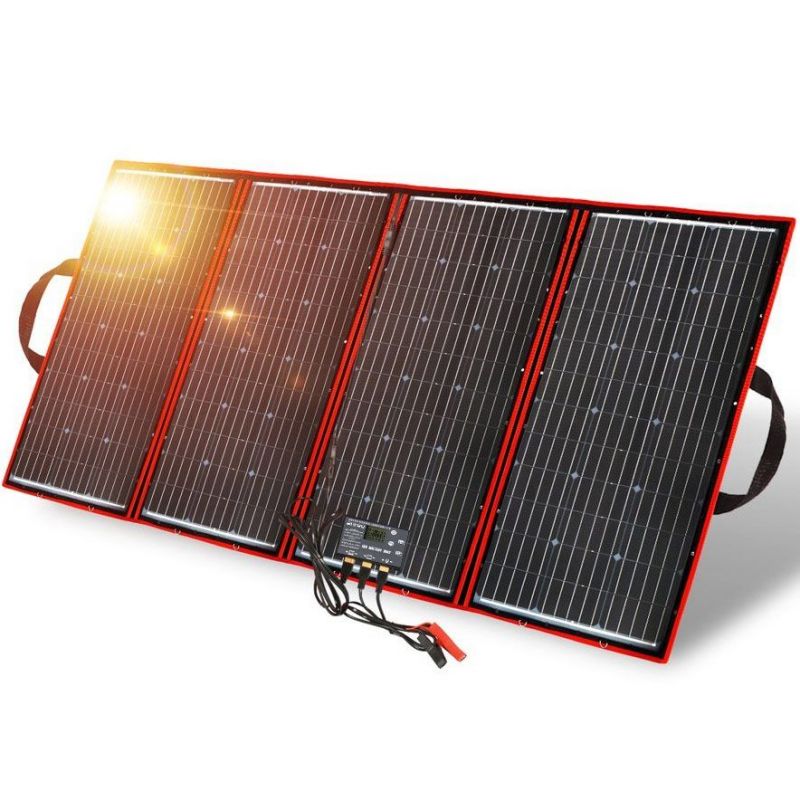

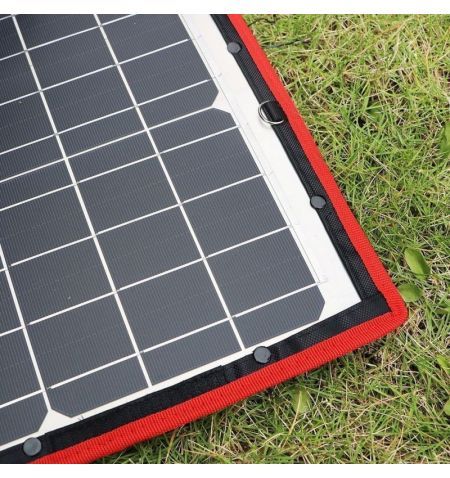

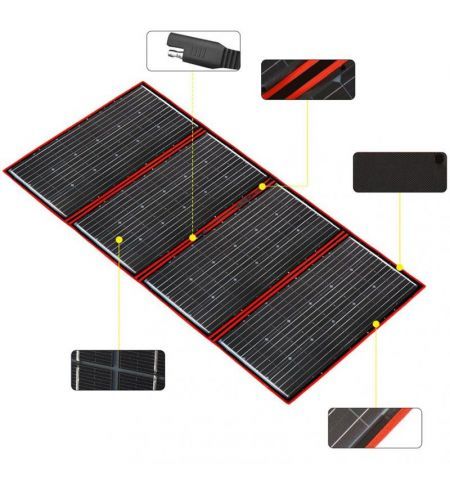

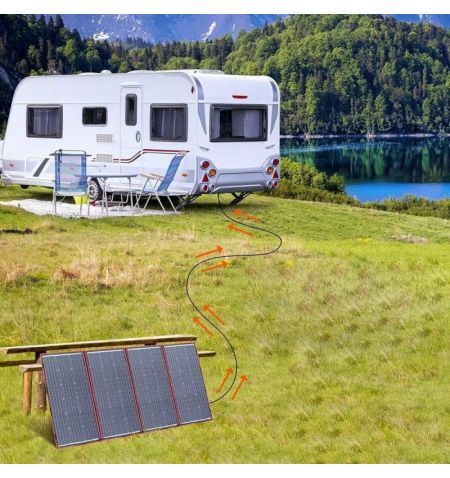

Moderní přenosný rozkládací monokrystalický solární panel od renomované německé značky Aroso, která je na trhu již od roku 1973. Solární panel zajistí dostatek elektrické energie pro kempování, stanování, karavany, chaty, rybaření, jachty, dobíjení autobaterie v zimě. Solární panel lze snadno rozložit, konstrukce desek je chráněna obšitím odolným textilním pouzdrem s madly pro snadné přenášení. Panel lze umístit jak venku, tak také dovnitř vozidla za čelní sklo, kde je chráněn proti odcizení.

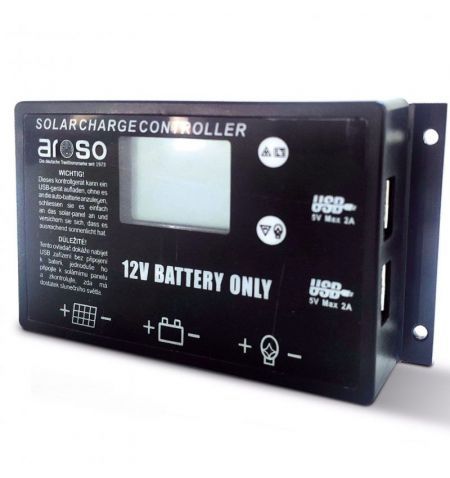

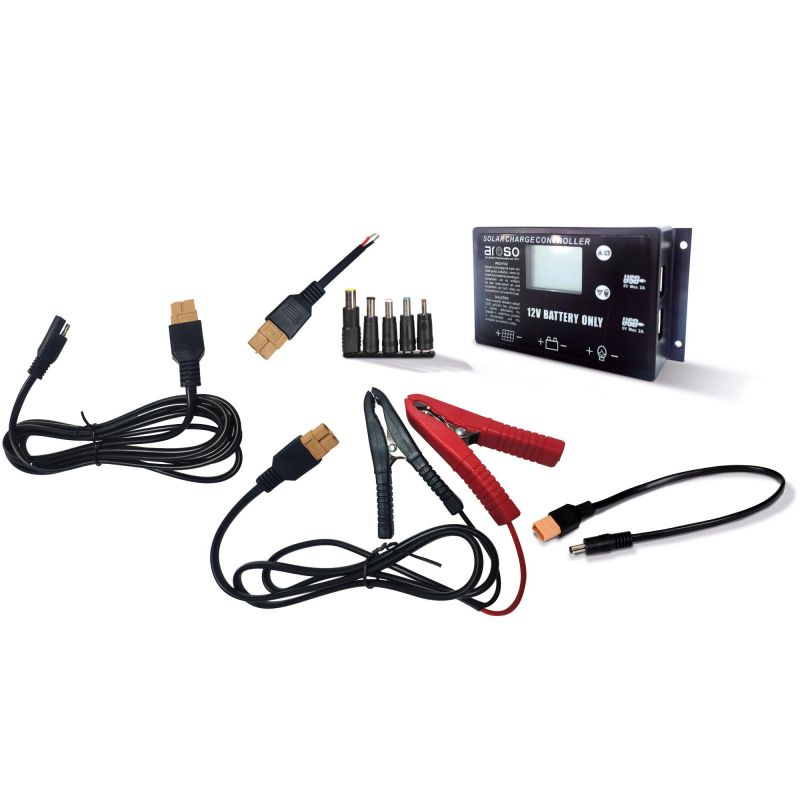

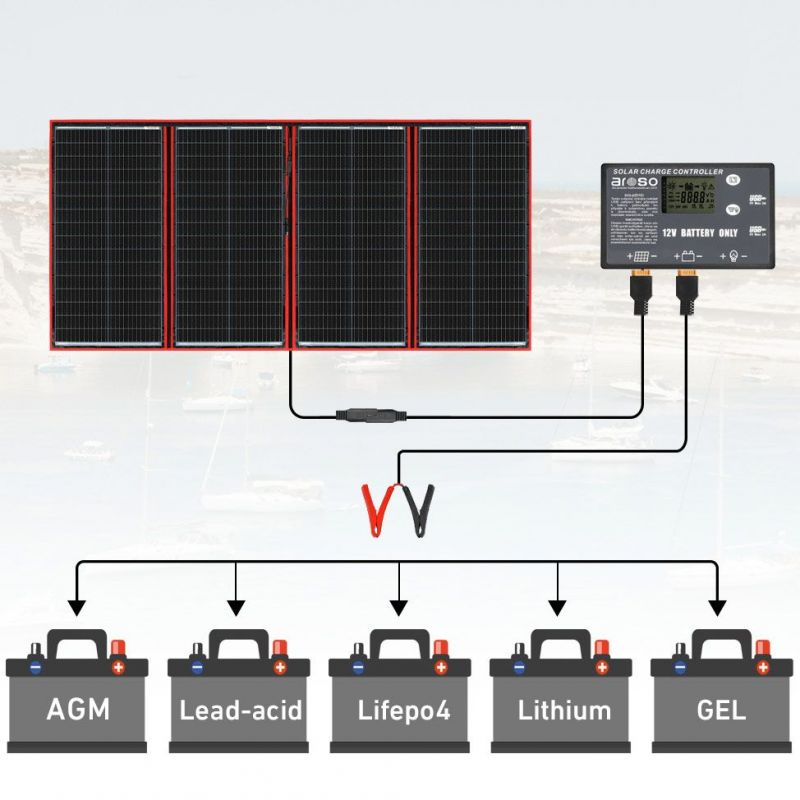

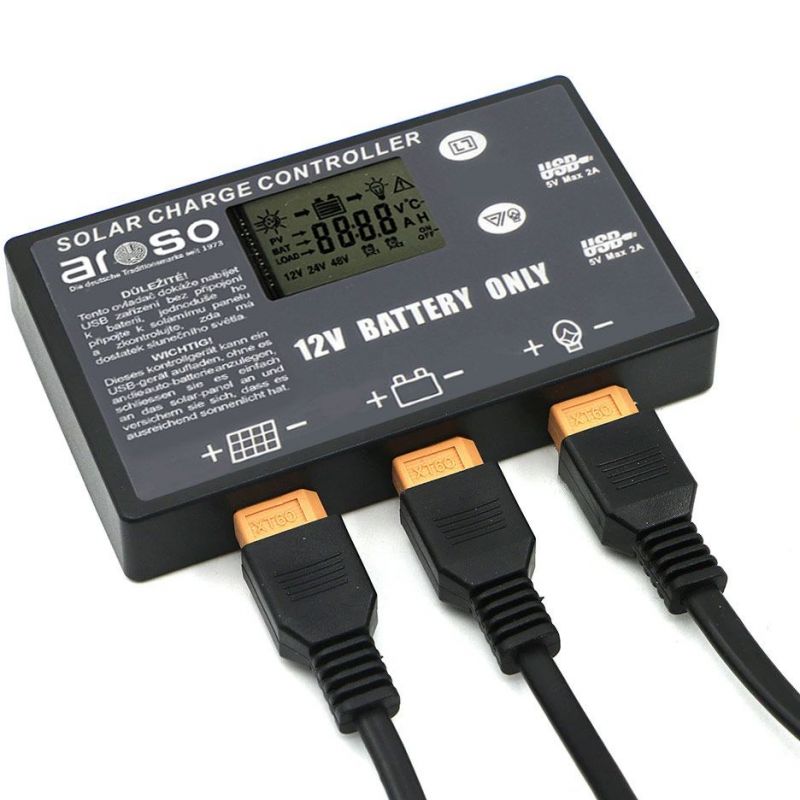

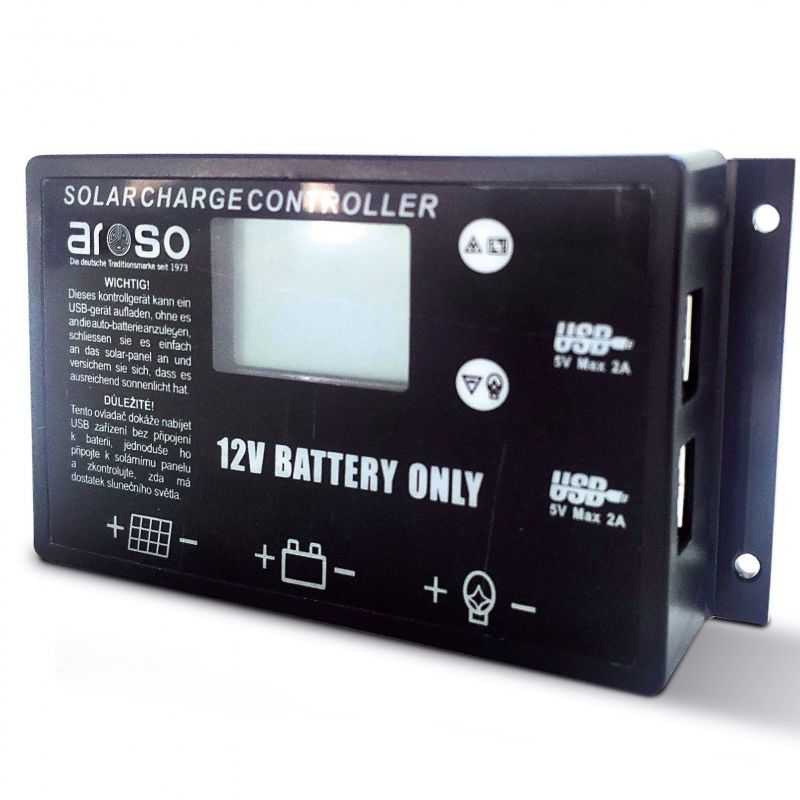

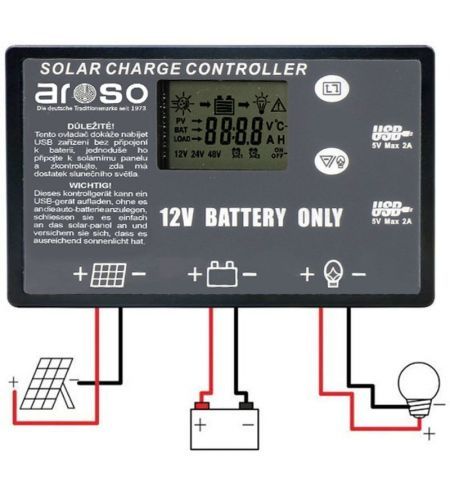

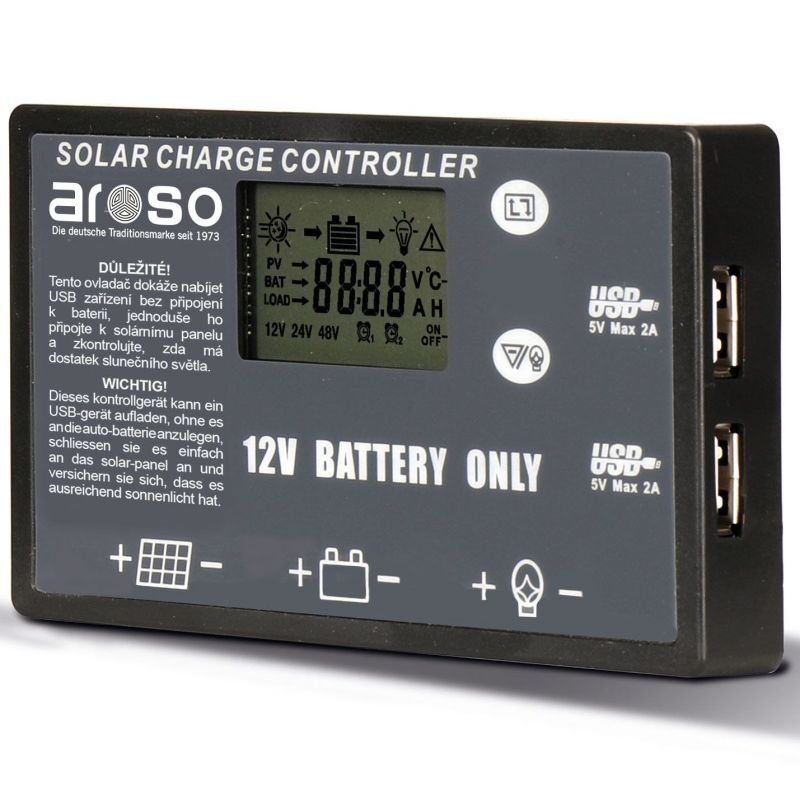

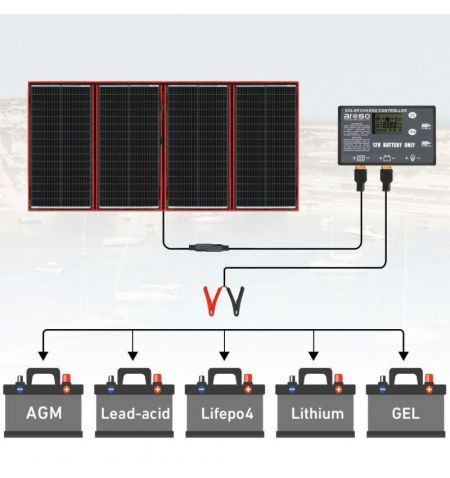

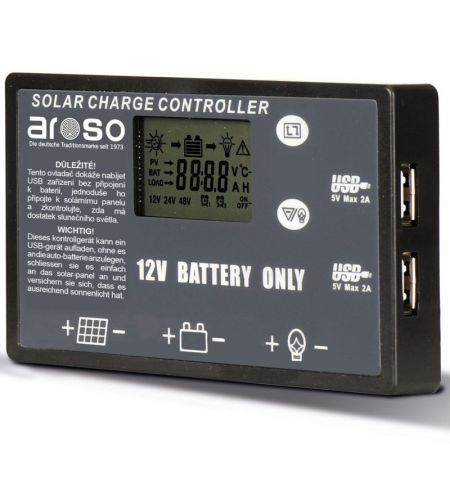

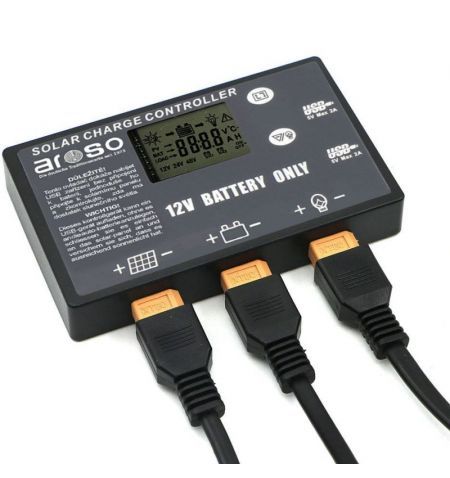

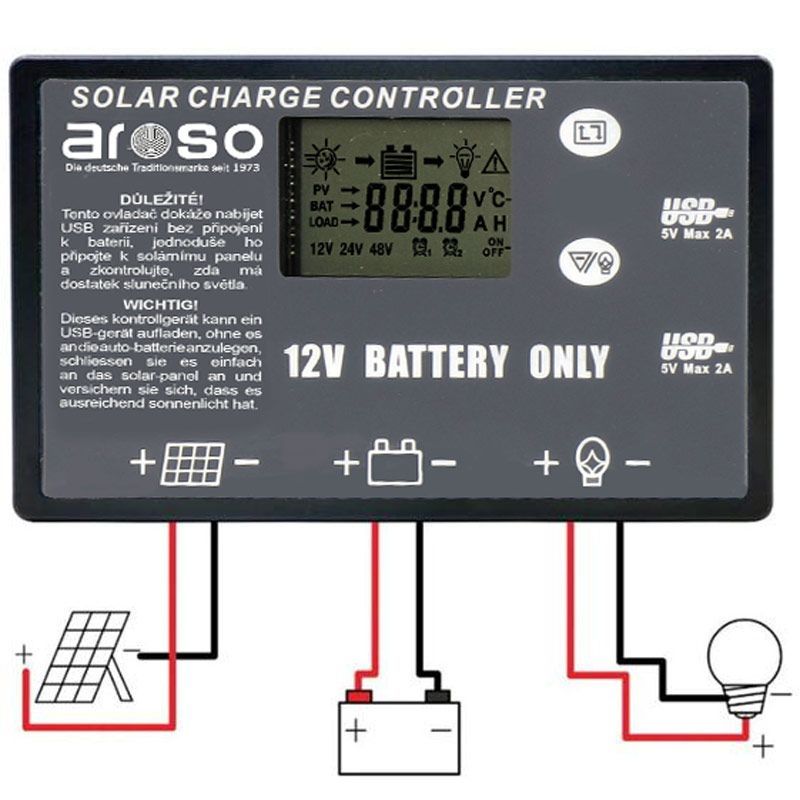

Vysoce efektivní inteligentní řízení pomocí přiloženého PWM regulátoru v sadě (pulzně šířková modulace) se třemi režimy nabíjení s velkým a přehledným LCD displejem zajistí, že připojený akumulátor či spotřebiče budou dostávat právě tolik energie, kolik je potřeba pro kvalitní nabíjení, ale zároveň se zabrání přebíjení a jejich poškození. Solární panel je schopen nabíjet všechny běžné typy akumulátorů - kyselino-olověné, gelové, AGM se skelným rounem, Li-Pol, LiFePO4, trakční a další. PWM regulátor je vybaven výstupem pro nabíjení akumulátoru, výstupem pro napájení spotřebičů a dále dvěma USB výstupy 2.1A.

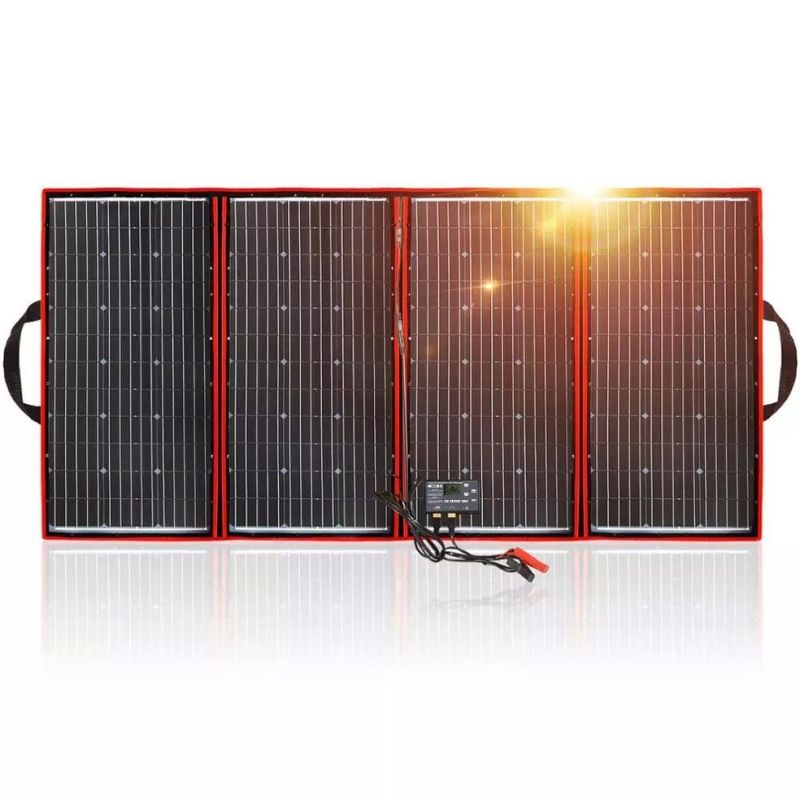

Maximální výkon panelu ve špičkách je 320W, maximální výstupní proud při napětí 12V DC je 15.8A. Rozměry ve složeném stavu 95 x 48cm, rozměry v rozloženém stavu 194 x 95cm.

Typy akumulátoru

b1 - standardní bezúdržbový kyselino-olověný akumulátor s gelovým elektrolytem (GEL) nebo se skelným rounem (AGM) se jmenovitým napětím 12 V DC
b2 - standardní kyselino-olověný akumulátor se zaplavenými deskami se jmenovitým napětím 12 V DC
b3 - lithium-polymerový (Li-Pol) akumulátor 3s s články 3x 3,7 V se jmenovitým napětím 11,1 V
b4 - lithium-železo-fosfátový akumulátor (LiFePO4) 4s s články 4x 3,2 V se jmenovitým napětím 12,8 V

Ochrana proti podpětí

Pokud je napětí akumulátoru nižší než hodnota napětí ochrany proti vybití, aktivuje se automatická ochrana proti vybití akumulátoru. Výstup do spotřebičů se odpojí a na displeji začne blikat varovný symbol. Po opětovném dobití akumulátoru se výstup do spotřebičů automaticky zapne, případně lze výstup ihned manuálně zapnout stikem tlačítka ŽÁROVKA.

Ochrana proti zkratu

Pokud je výstup do spotřebičů zkratován, aktivuje se automatická ochrana proti zkratu. Výstup do spotřebičů se odpojí, na displeji začne blikat varovný symbol a zobrazí se hodnota proudu 8888 A. Pokud je problém se zkratem na výstupu odstraněn, výstup do spotřebičů se automaticky zapne po prodlevě cca 30 sekund.

Ochrana proti přetížení

Pokud je výstup do spotřebičů přetížen vysokým proudovým zatížením na dobu delší než 10 sekund, automaticky se aktivuje ochrana proti přetížení. Výstup do spotřebičů se odpojí, na displeji začne blikat varovný symbol. Pokud je problém s přetížením na výstupu odstraněn, výstup do spotřebičů se automaticky zapne po prodlevě cca 30 sekund.

Ochrana proti přepětí solárního panelu

Pokud je k systému připojen solární panel, PWM regulátor automaticky nastaví napětí solárního panelu podle zvolené hodnoty systémového napětí (maximálně 25 V pro systém 12 V, maximálně 50 V pro systém 24 V, maximálně 100 V pro systém 48 V). Pokud je napětí v solárním panelu příliš vysoké, PWM regulátor odpojí nabíjení akumulátoru a na displeji začne blikat varovný symbol.

Tipy a triky

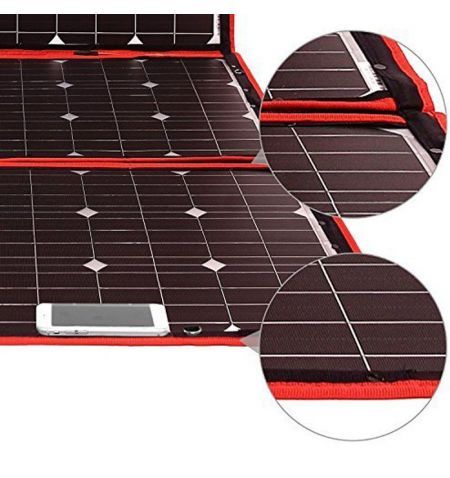

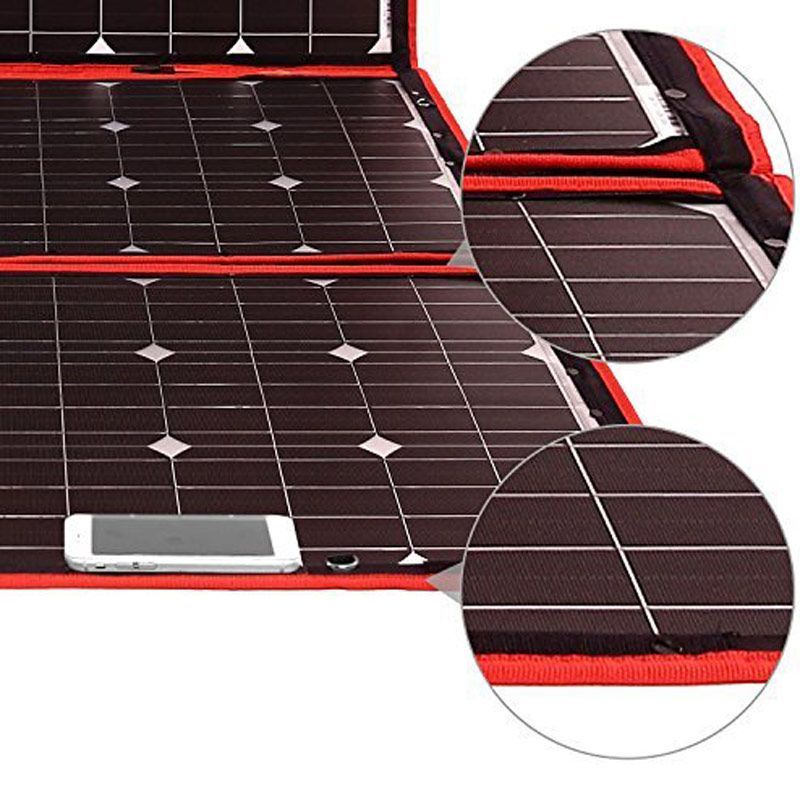

Aktivní články solárního panelu udržujte v nepoškrábaném stavu, životnost výrazně prodlouží například vkládání jemné tkaniny mezi solární články během skladování a manipulace se zaklopeným panelem. Pouze čisté, suché a nepoškrábané články mají maximální možný výkon.

Čištění solárních článků provádějte bez použití agresivních nebo abrazivních přípravků, výhradně jemným lehce navlhčeným hadříkem.

Solární panel neohýbejte, netlačte na solární články, hrozí nevratné poškození solárních článků.

Propojovací kabely nelámejte, nepřivírejte je do dveří vozidla, zabraňte poškození izolace kabelů. Používejte pouze originální kabely.

Solární panel nastavte vždy ideálně kolmo ke slunci, pro maximální výkon je nutné kolmé umístění panelu vůči slunci. Výkon solárního panelu plně závisí na intenzitě slunečního svitu, pokud je zataženo, je výkon panelu velmi nízký. Výkon solárního panelu závisí také na ročním období, zeměpisné poloze atd.

Svorky akumulátoru i konektory kabelů udržujte vždy čisté a suché. Svorky akumulátoru je vhodné konzervovat (dle doporučení výrobce příslušného akumulátoru) vhodným technickým tukem v malém množství. Jen dobře ošetřené svorky a konektory nesnižují přechodovým odporem nabíjecí proud.

K solárnímu panelu vždy připojujte pouze určený typ PWM regulátoru, určené typy kabelů, dodržte správnou polaritu a postup zapojení a odpojení. Připojujte pouze povolené typy akumulátorů se správným jmenovitým napětím. Používejte výhradně povolené typy spotřebičů s vhodnými hodnotami příkonu.

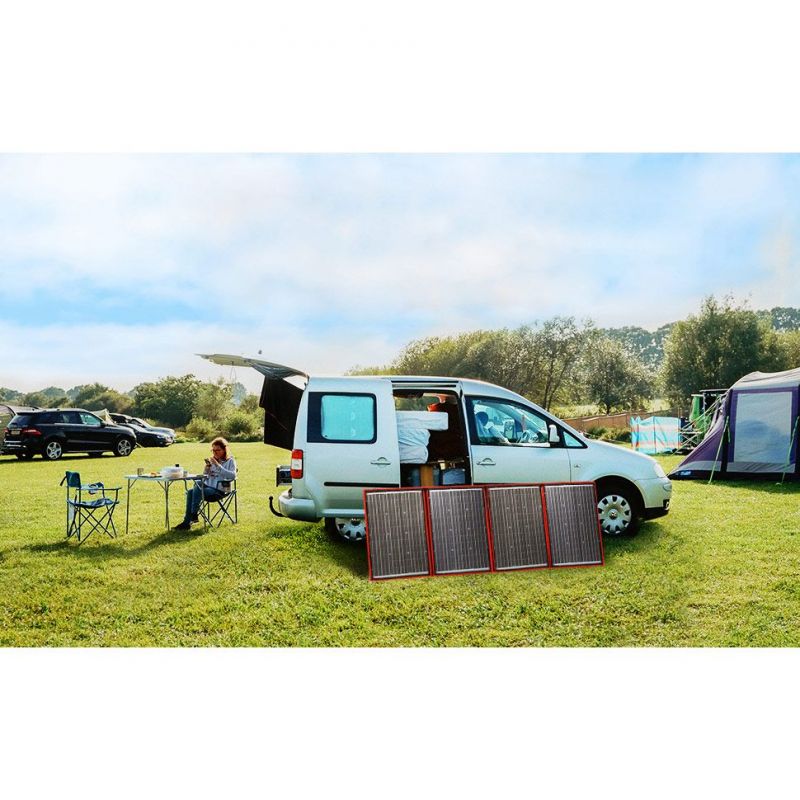

Solární panel lze umístit také např. za čelní sklo vozidla dovnitř, hodnota nabíjecího proudu se obvykle dle podmínek pohybuje uvnitř vozidla kolem 30-50% hodnot naměřených na stejném místě při použití solárního panelu mimo vozidlo.

Jakékoli zakrytí i malé části solárního panelu se nepříznivě projeví na hodnotě nabíjecího proudu.

Odzkoušeli jsme pro vás na cestách

Nezávislé topení Eberspächer nebo Webasto ve vozidlech Volkswagen Multivan má v ekonomickém režimu spotřebu cca 1A. Pokud tedy budete mít v zimě zapnuté nezávislé topení v noci po dobu 8h, je velmi pravděpodobné, že při dobrém počasí udržíté akumulátor vozidla plně nabitý po mnoho dnů a bezpečně nastartujete.

Zaparkovali jsme vozidlo Škoda Octavia na severu Polska na dobu 7 dnů bez nastartování. Fotovoltaický panel Aroso jsme umístili na střechu vozidla. Připojili jsme kompresorovou autolednici Aroso, která byla v Eco režimu s vnitřní teplotou +8°C v provozu celé dny. Na konci týdne pokleslo napětí akumulátoru pouze z původních pěti na čtyři čárky, tzn. cca 80% kapacity. Vozidlo jsem bez problémů nastartovali.

Připojili jsme základní typ autolednice Aroso s Peltierovým článkem přímo na výstup PWM regulátoru bez připojeného akumulátoru, tzn. kompletně mimo vozidlo. Lednice fungovala při průměrném slunečním svitu nepřetržitě na plný výkon, což bezpečně stačilo k udržení čerstvých potravin a vychlazených nápojů.

Na severu Německa se při slunečním svitu pohybovala hodnota nabíjecího proudu ze solárního panelu mezi cca 8,4 až 10,5 A. V srpnu již kolem 7 hodiny ranní nebyl problém dosáhnout nabíjecího proudu kolem 6,6 - 7,5 A. Navečer kolem 18 hodiny panel vykazoval podobné hodnoty. Akumulátor vozidla byl nabitý na cca 90%, tzn. že PWM regulátor hodnotu nabíjecího proudu automaticky snižoval na požadovanou úroveň.

Solární panel jsme umístili dovnitř na čelní sklo a střechu vozidla Škoda Octavia. Vhodné bylo zaparkování čelem ke slunci. Kompresorovou autolednici Aroso jsme nechali celý den ve vozidle běžet na plný výkon s vnitřní teplotou cca -16 °C. Vozidlo jsme bez problémů nastartovali, stav akumulátoru byl 5 čárek z 5, tzn. plné nabití.

Upravili jsme výstup z PWM regulátoru do akumulátoru tak, že místo koncovek s krokosvorkami jsme použili zástrčku do zásuvky zapalovače 12V DC. Koncernové vozy Volkswagen / ŠKoda mají u většiny typů vozidel zásuvky zapalovače stále aktivní i při vypnutém zapalování, tzn. že solární panel byl přes PWM regulátor připojen přímo do zásuvky zapalovače a nebylo nutné odkrývat svorky akumulátoru v motorovém prostoru. Toto neplatilo u vozů Toyota ProAce Verso, vozidel Renault, Peugeot a dalších, tam je zásuvka zapalovače aktivní jen při nastartovaném motoru nebo zasunutém klíčku v zapalování.

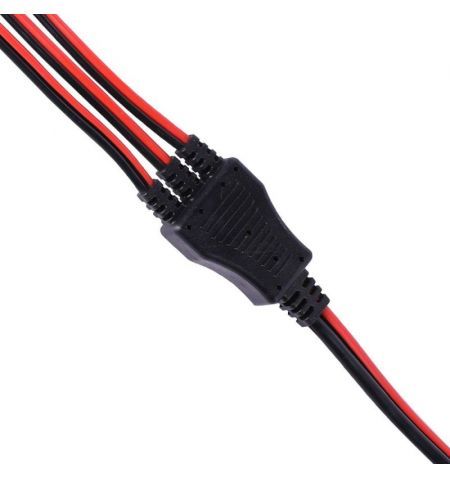

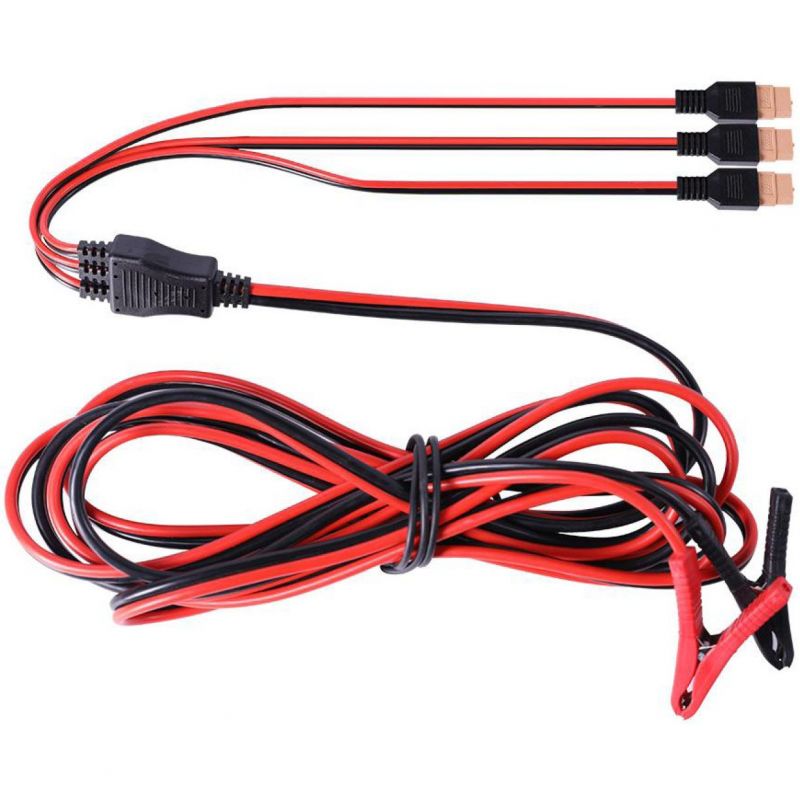

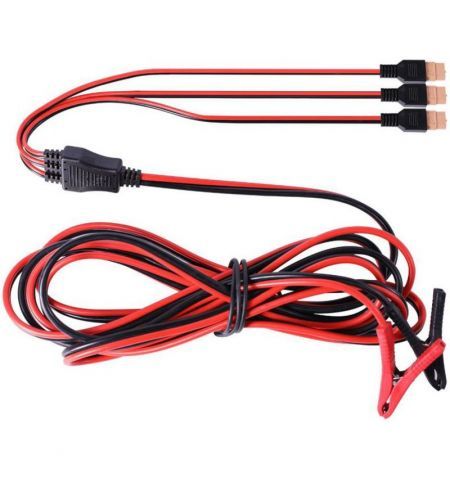

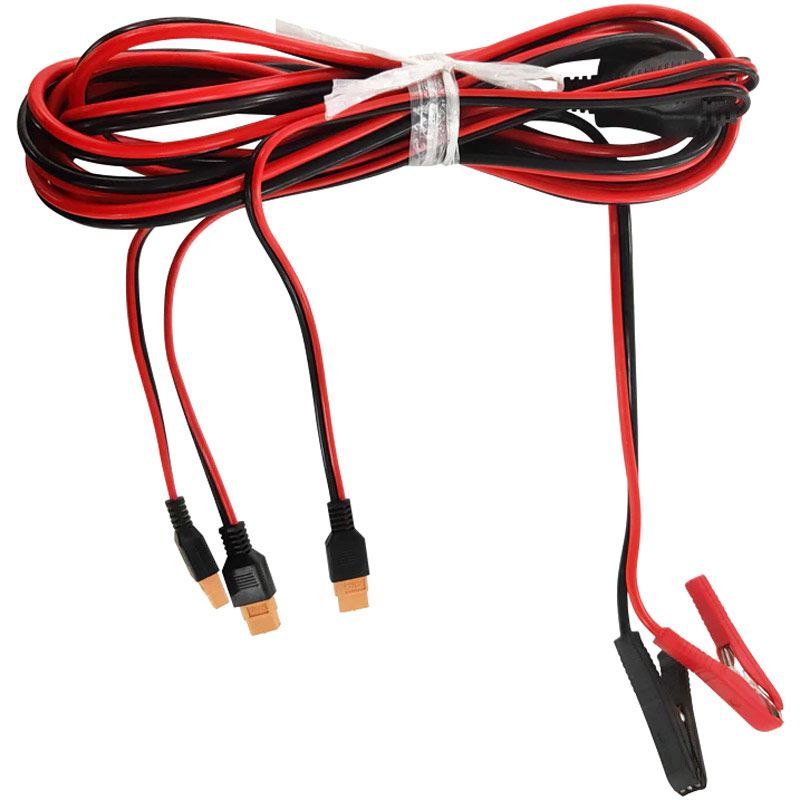

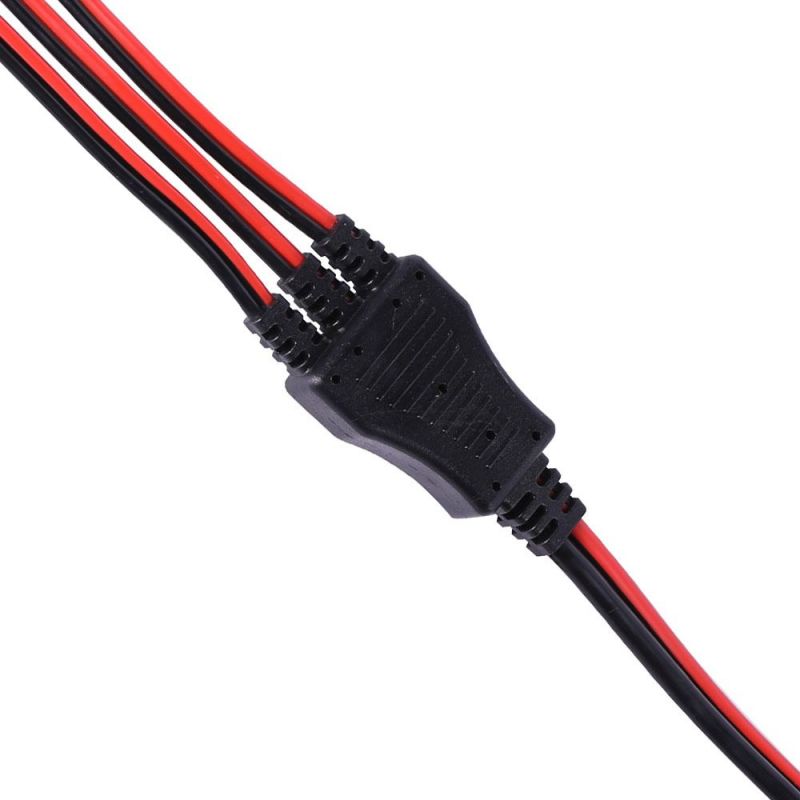

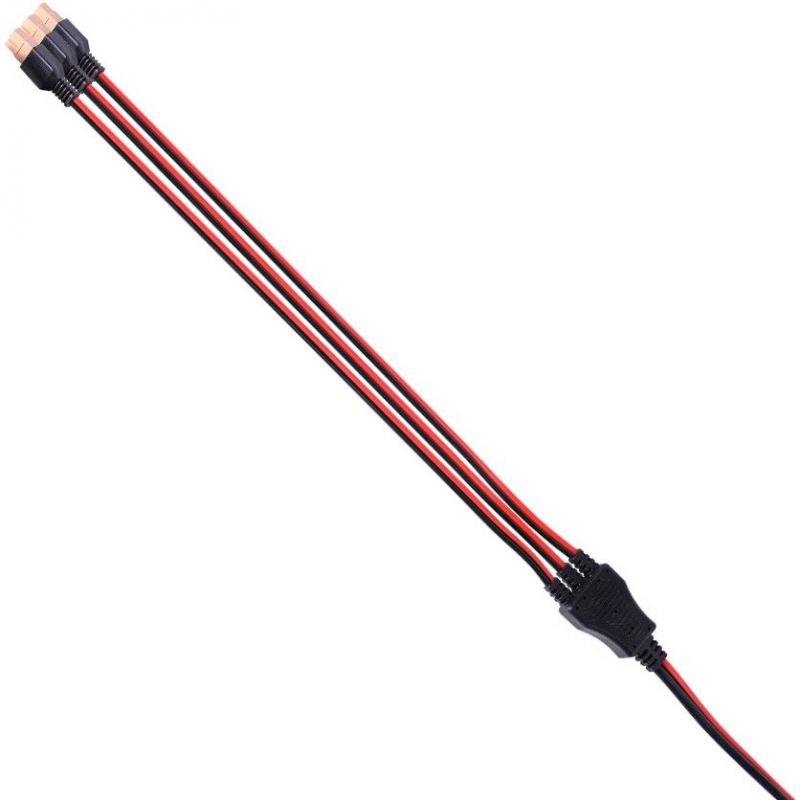

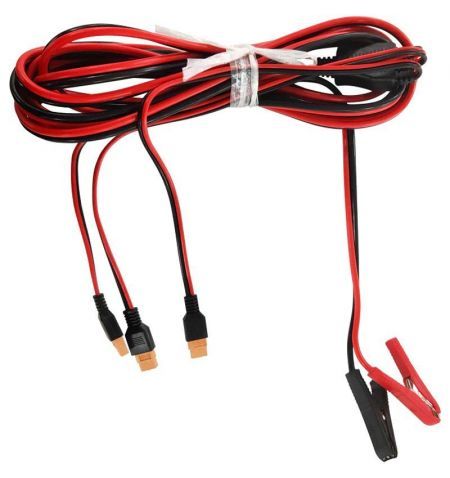

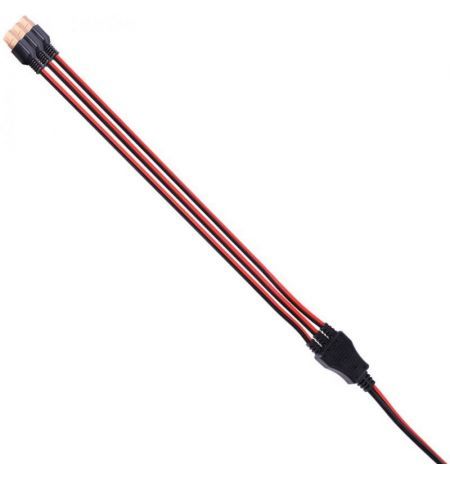

Paralelní propojovací kabel pro solární panely

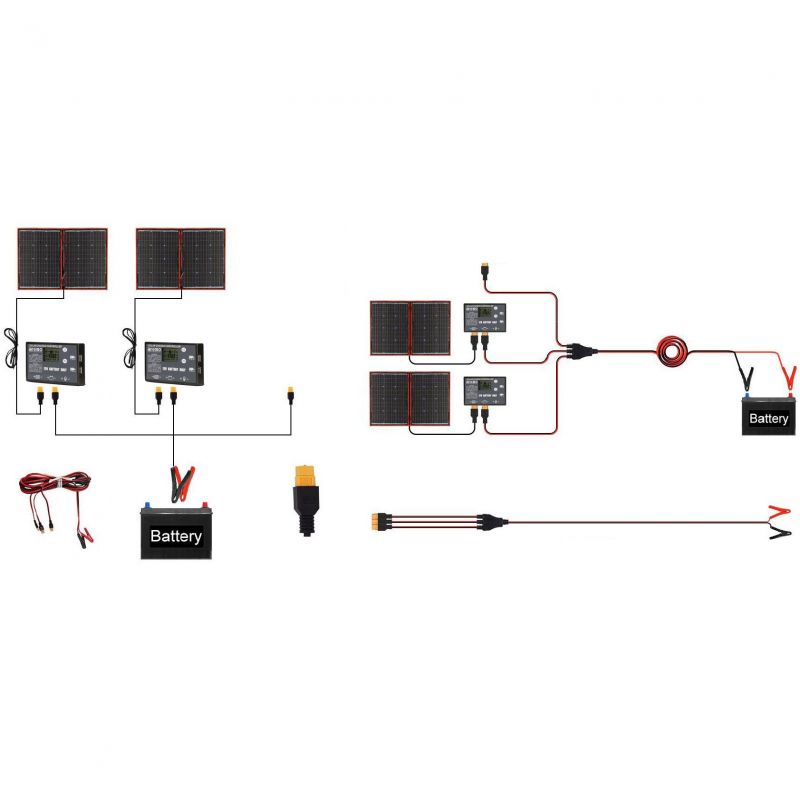

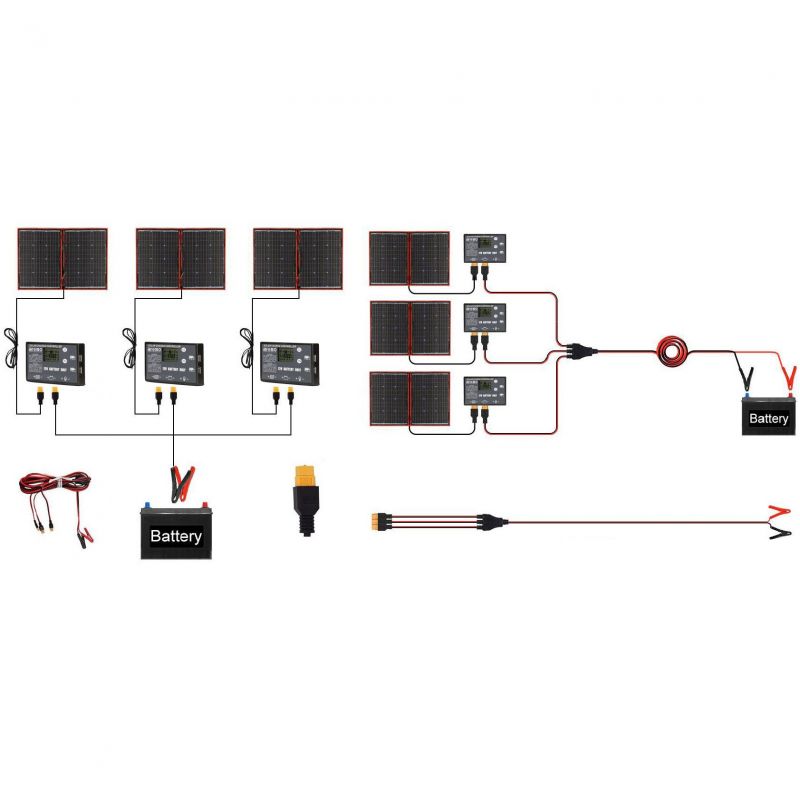

Speciální paralelní propojovací kabel určený pro propojení dvou nebo tří solárních panelů a jejich PWM regulátorů do jednoho komplexního systému zajistí výrazně vyšší výkon sestavy a tím i vyšší hodnoty nabíjecího proudu.

• Kombinovat lze do jednoho celku
• dvě nebo tři sestavy solárních panelů s PWM regulátory Aroso 110Wp
• dvě nebo tři sestavy solárních panelů s PWM regulátory Aroso 220Wp
• dvě nebo tři sestavy solárních panelů s PWM regulátory Aroso 320Wp

• Technická data
• Materiál - PVC (vnější izolace) / měď (vodiče)
• Délka kabelu 554cm
• Celková hmotnost 1kg
• Barva vodičů černá a červená
• Specifikace vodičů 2x 6mm2 (délka 5m) / 2x 1.5mm2 (délka 54cm)
• Teplotní rozsah -40°C až +90°C
• Jmenovitý proud menší než 60A
• Stupeň krytí IP67

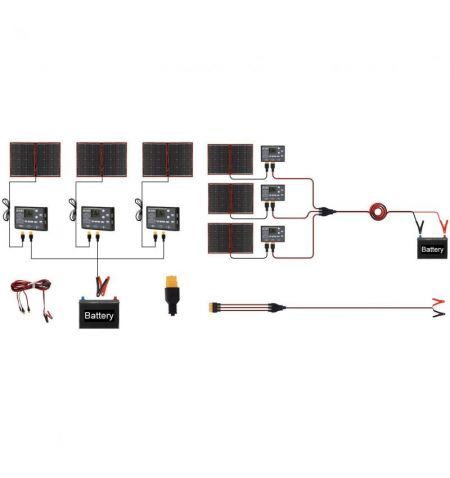

• Návod k použití
• Rozevřete solární panel.
• Ujistěte se, že všechny články solárního panelu jsou osvíceny slunečním zářením, ideálně kolmo ke slunečním paprskům. Dbejte, aby všechny solární panely v sestavě byly osvíceny ideálně slunečním svitem stejné intenzity (tzn. aby jeden panel nebyl na slunci a další ve stínu apod.).
• Uprostřed solárního panelu najděte nezapojenou koncovku pro kabel, připravte si rozšiřovací kabel z přiložené sady k solárnímu panelu.
• Připojte rozšiřovací kabel k této koncovce pomocí SAE konektoru.

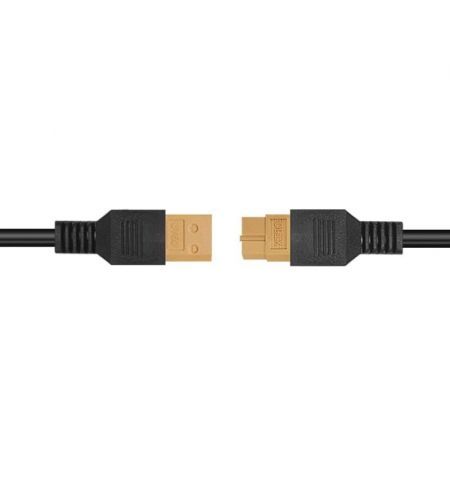

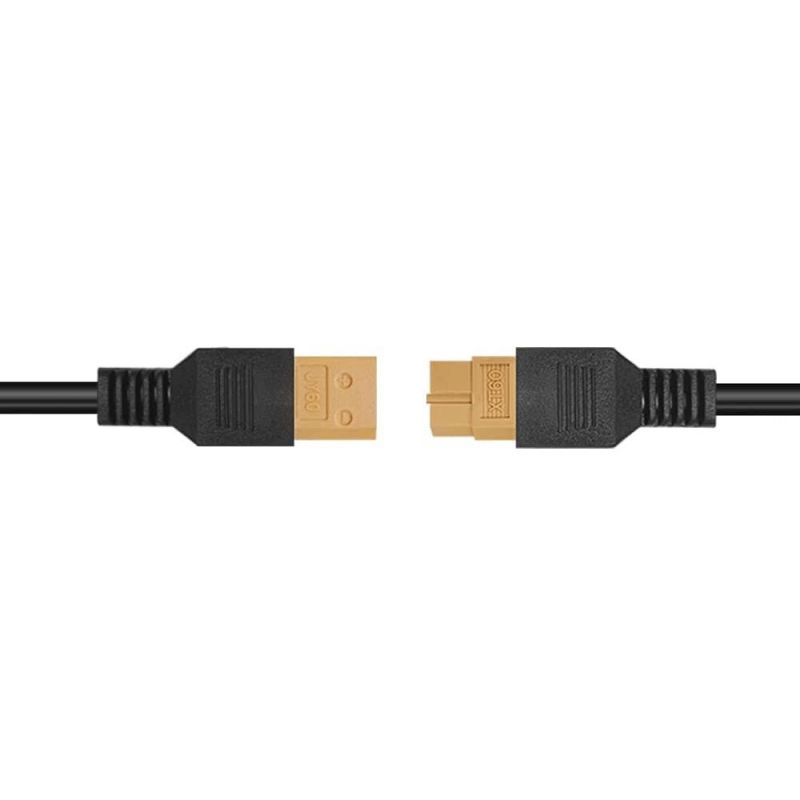

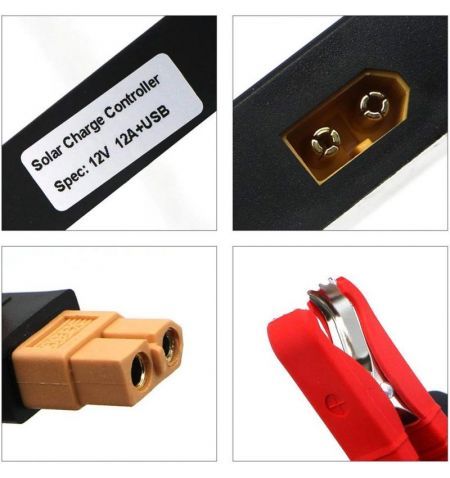

• Koncovku XT60 připojte do vstupu PWM regulátoru pro solární panel (symbol solárního panelu).
• Další jeden nebo dva solární panely shodných parametrů propojte stejným způsobem se svými PWN regulátory.
• Paralelní propojovací kabel připojte do všech PWM regulátorů pomocí koncovek XT60 do výstupů pro akumulátor (symbol baterie).
• Připojte krokodýlové svorky na nabíjený akumulátor.
• Po ukončení nabíjení odpojte všechny kabely v opačném pořadí.

• Paralelní propojovací kabel
• systémové napětí, proud a výkon všech solárních panelů musí mít shodné hodnoty
• nelze propojovat různé typy solárních panelů, pouze shodné typy
• maximální celkový výkon systému je 1000W
• maximální proudová zatížitelnost systému je 60A
